煤焦油深加工工艺流程图

煤焦油是煤焦化过程中得到的一种黑色或黑褐色粘稠状液体，主要用于分馏出各种酚类、芳香烃、烷类等，并可用于制造其他染料或药物。

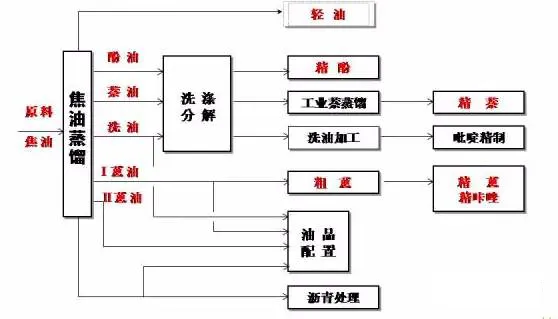

先用一张图告诉大家焦油加工工艺有哪些：

焦油蒸馏工艺主要包括减压蒸馏，常压蒸馏及常减压蒸馏工艺，在此基础上，各个企业根据具体的应用情况对其进行了改进，主要工艺如下所示：

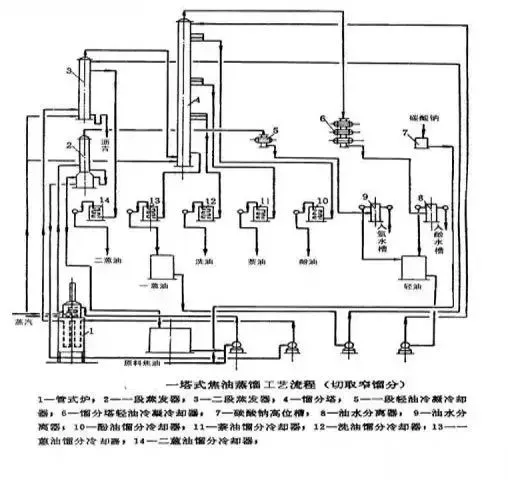

一塔式焦油蒸馏工艺流程

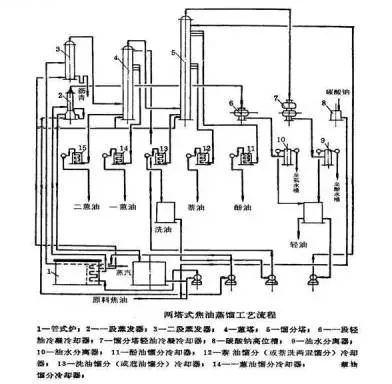

二塔式焦油蒸馏工艺流程

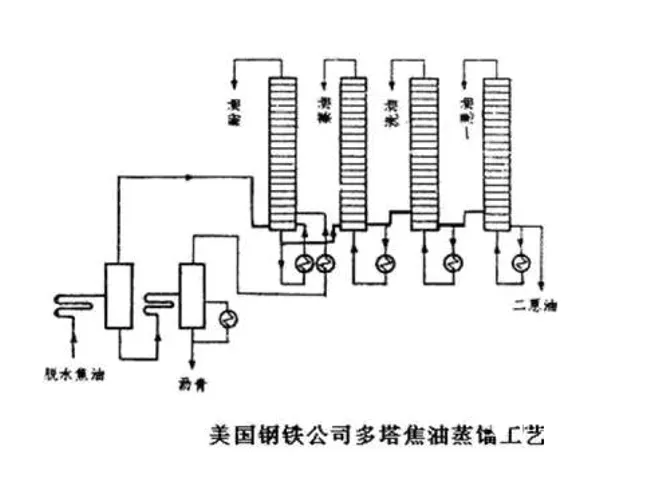

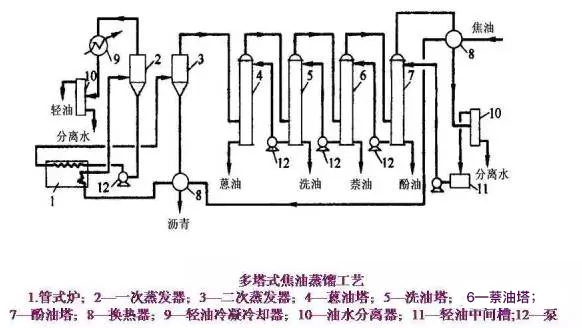

多塔式焦油蒸馏工艺流程

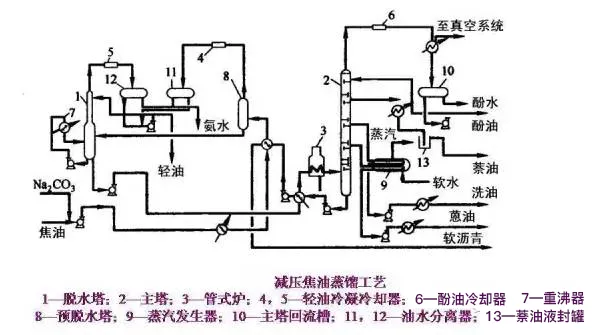

减压蒸馏工艺流程

宝钢、济钢减压蒸馏工艺流程

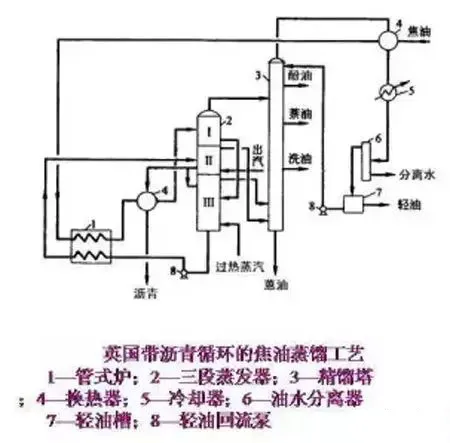

英国带沥青循环工艺流程

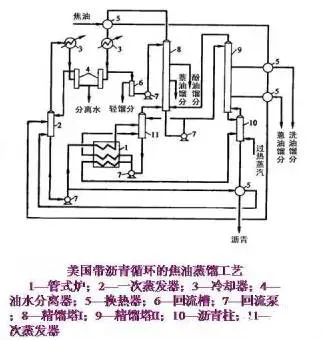

美国带沥青循环工艺流程

日本钢管公司焦油蒸馏工艺流程

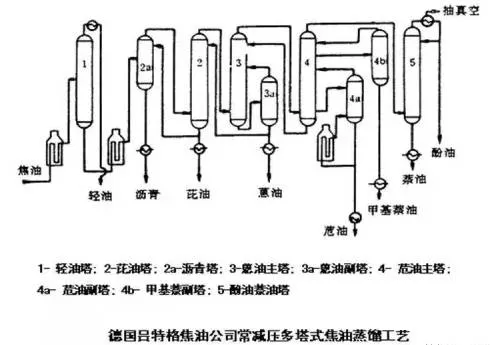

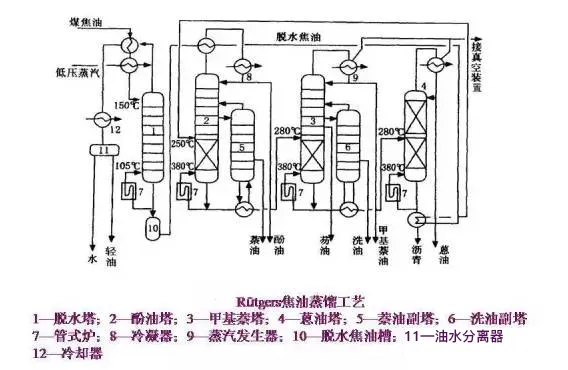

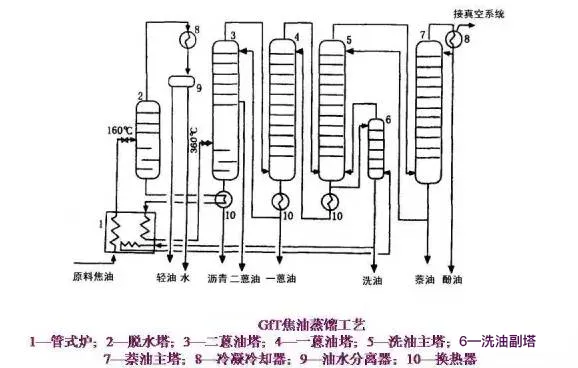

德国焦油蒸馏工艺流程

美国焦油蒸馏工艺流程

焦油二次蒸馏工艺流程

日本改良焦油工艺流程

粗酚的提取

处理后的焦油包含多种混合物质，提取粗酚时主要包括馏分洗涤和酚钠溶液的净化分解过程。

（1）基本原理

注：当馏分中同时存在盐基和酚时，则吡啶盐基与酚生成络合物，对碱洗不利。

（2）馏分洗涤工艺

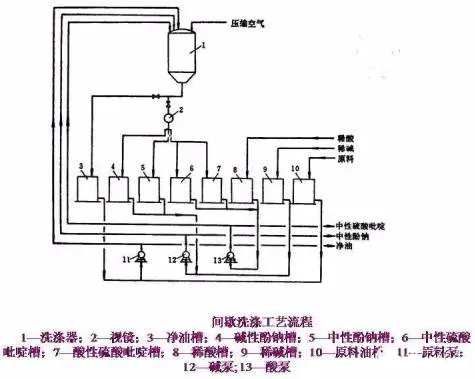

馏分间间歇洗涤工艺

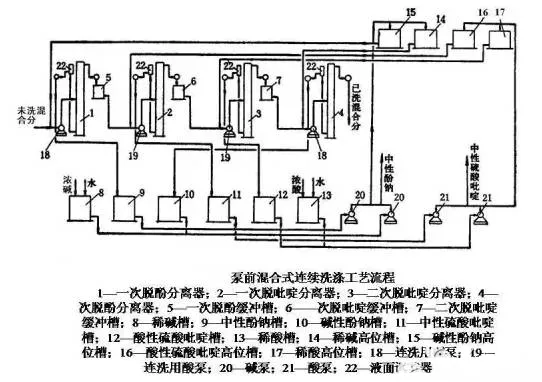

馏分连续洗涤工艺

酚萘洗混合分工艺流程

酚钠蒸吹工艺流程

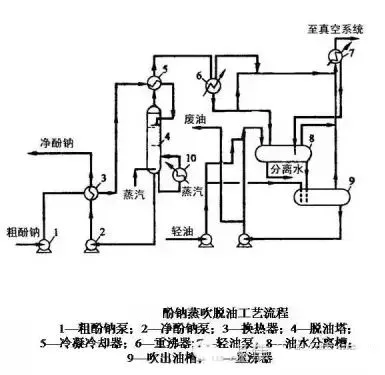

酚钠蒸吹脱油工艺流程

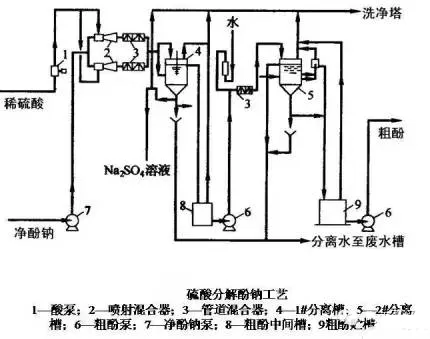

硫酸分解酚钠工艺流程

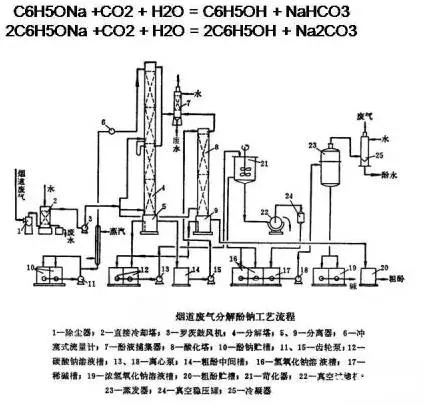

二氧化碳分解酚钠工艺流程

精酚的生产

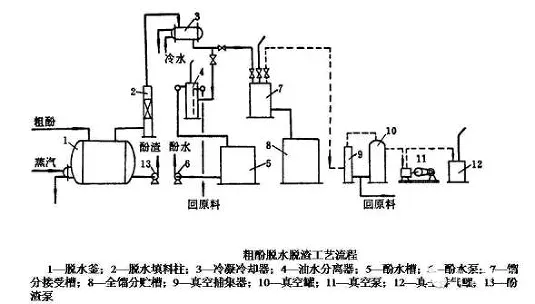

粗酚脱水脱渣工艺流程

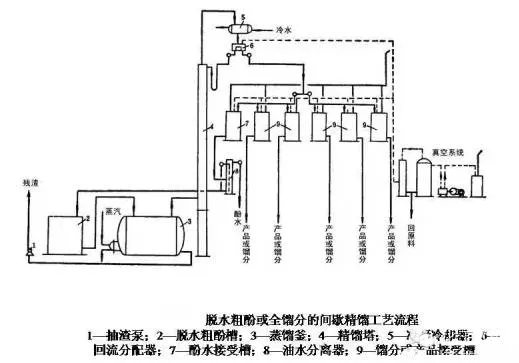

粗酚的间歇精馏工艺流程

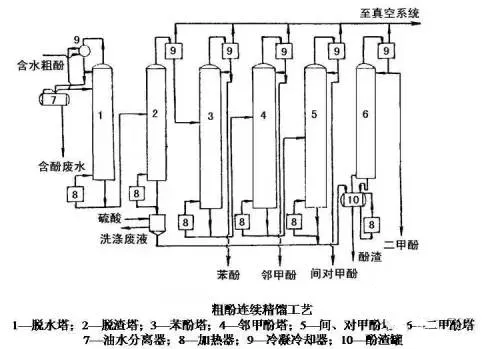

粗酚的连续精馏工艺流程

萘及其同系物的分离与精制

单炉单塔工艺流程

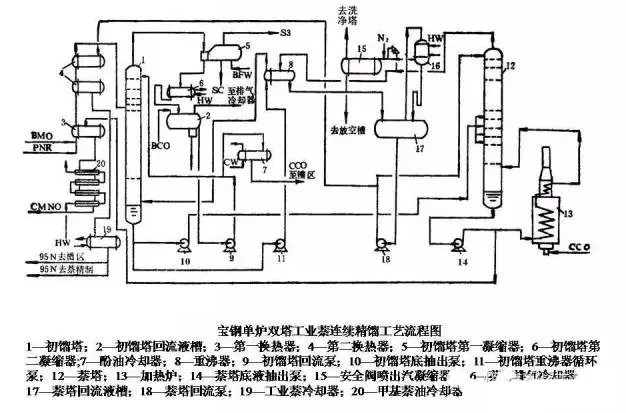

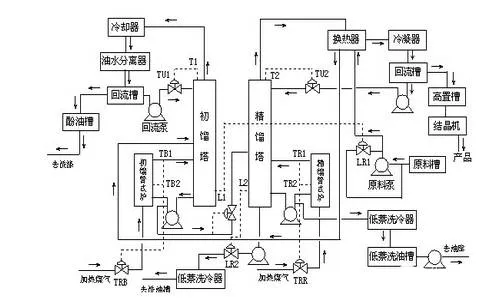

单炉双塔工艺流程

双炉双塔工艺流程

（1）硫酸净化法精萘生产工艺

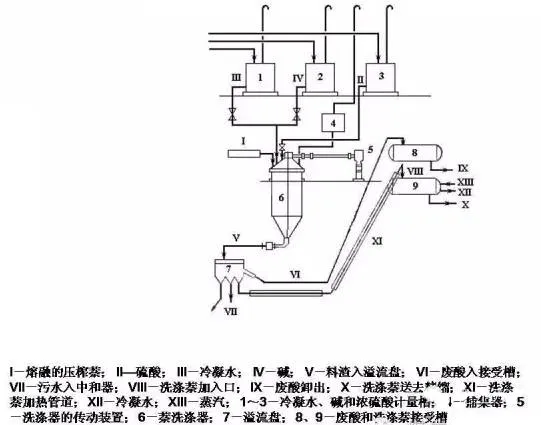

萘的净化流程图

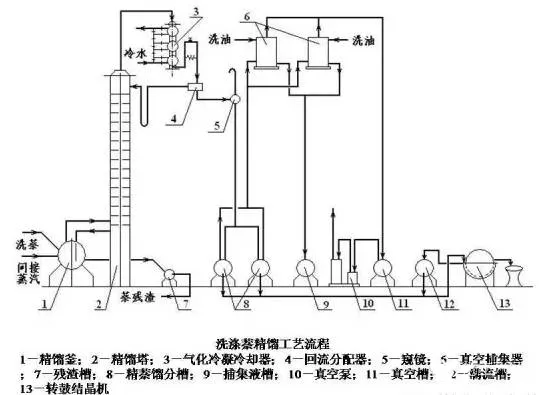

洗涤萘精馏工艺流程

（2）区域熔融法生产精萘

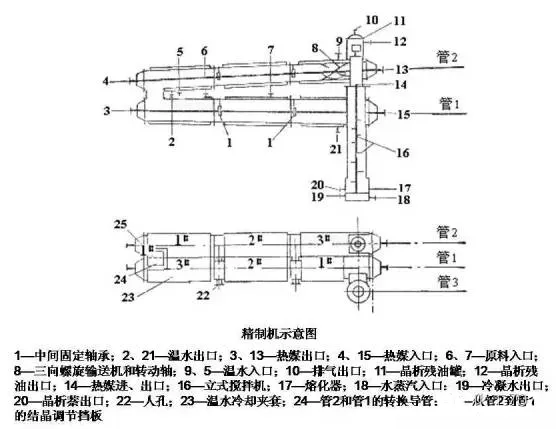

精制机示意图

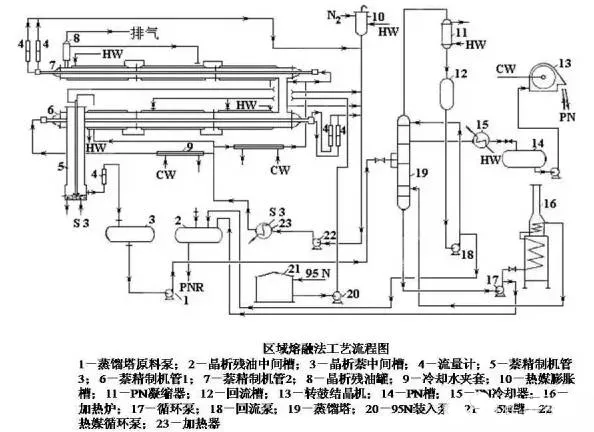

区域熔融法生产精萘工艺流程

沥青改质工艺

与焦油蒸馏结合的工艺流程

欧洲常用工艺流程

延迟焦（针状焦）工艺流程
